指标项 | 指标 | ||

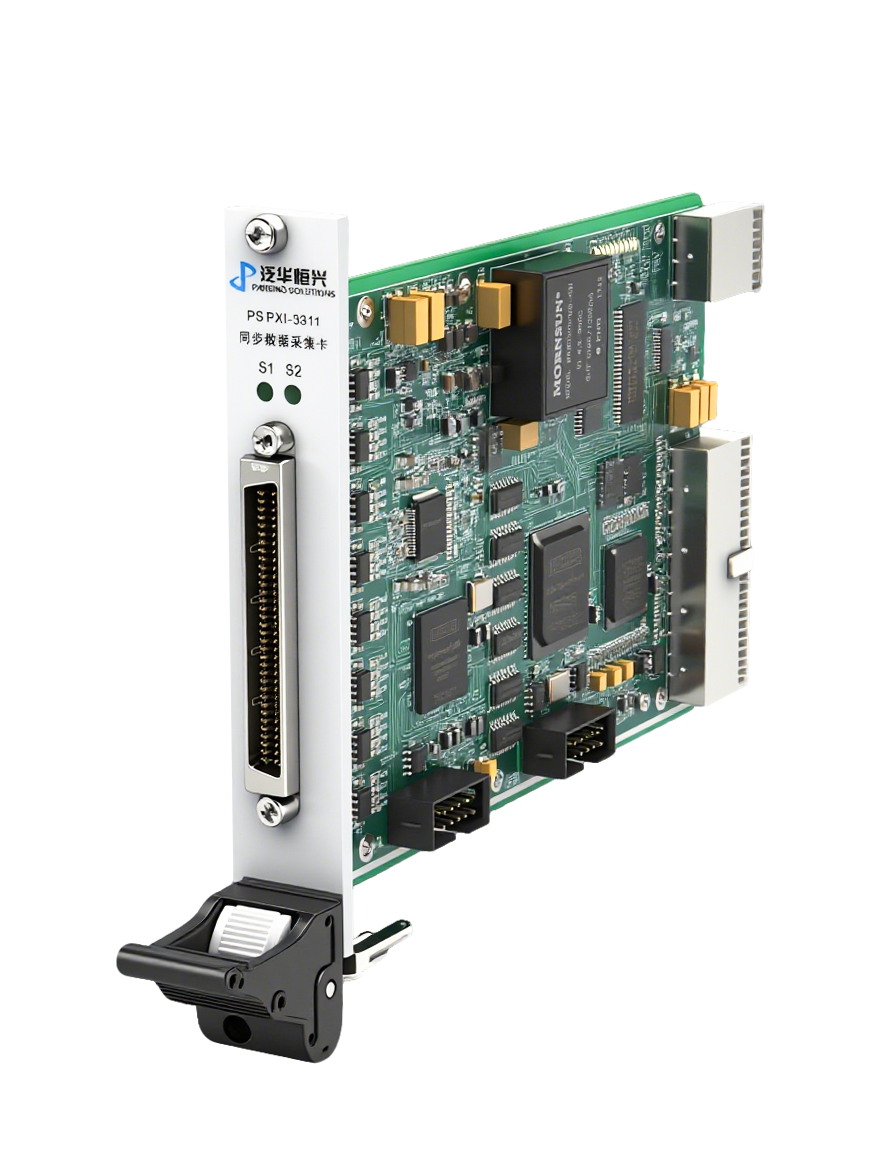

总线类型 | PXI | ||
模拟输入 | 通道数量 | 8路差分 | |
ADC通道数 | 8 | ||
ADC分辨率 | 16bit | ||
最大采样速率 | 500kHz | ||
耦合方式 | DC | ||
输入阻抗 | ＞1GΩ | ||
过压保护 | ±15V | ||
板载缓存 | 7M 采样点 | ||
AI绝对精度 | 量程范围 | 精度 | |
-10V ～ +10V | 2400μV | ||
-5V ～ +5V | 1200μV | ||
-2.5V ～ +2.5V | 650μV | ||
-1.25V ～ +1.25V | 360μV | ||
指标项 | 指标 |
数字I/O | 通道数 | 8路双向 |
输入输出电平 | 3.3V LVTTL兼容5V TTL | |
输入最大时钟 | 10MHz | |
上电状态 | 可编程，默认全高阻 | |
驱动能力 | 24mA | |
输出最大时钟 | 10MHz |
指标项 | 指标 |
计数器/定时器 | 通道数量 | 2路双向 | |
分辨率 | 32 bit | ||
最大时钟 | 100MHz | ||
输入输出电平 | 3.3V LVTTL兼容5V TTL | ||
板载缓存 | 511采样点 | ||
指标项 | 指标 |
触发和同步 | 触发模式 | 开始触发 参考触发 暂停触发 |
触发类型 | 模拟触发 数字触发 | |
同步总线 | PXI_TRIG |
温度范围 | 相对湿度 |
-20 至 70ºC | 5%至 95% RH（非冷凝） |
温度范围 | 相对湿度 |
0 至 55ºC | 10%至 90% RH（非冷凝） |
