本测试台专为LF-60/LF-62制动胎压监控单元设计，解决机轮温度/压力检测、载频通讯及多总线协同测试难题。通过高精度信号仿真、故障注入与抗干扰设计，满足复杂电磁环境下多通道测试需求，填补航空电子领域专用测试设备空白，为机轮胎压系统研发生产提供标准化平台。

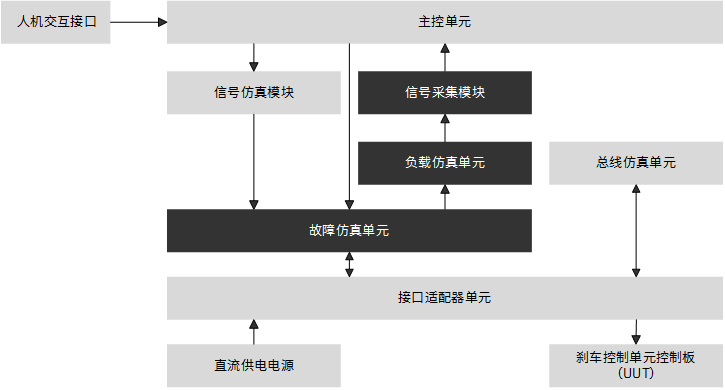

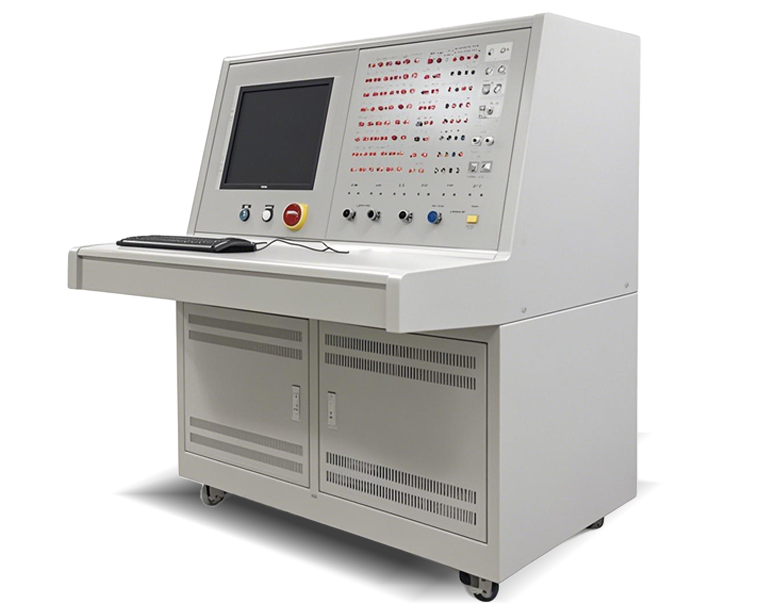

本测试台基于模块化抗干扰设计，标准机柜配备双联操作台：左侧集成工控机与人机界面，右侧部署信号接口及被测件工装。硬件采用工业级部件，双绞屏蔽线缆与航空接插件满足-20℃~50℃环境及电磁兼容要求。软件基于LabVIEW分层架构，实现载频通讯、总线仿真与自动化测试追溯。系统核心功能覆盖胎压监控单元全验证。
功能项 | 功能指标 |
总线通讯 | 模拟机载机电综合管理系统CAN总线(CAN1)与被试产品进行总线通讯 |
故障信息检测 | 通过被试件发送的故障信息,检验被试件BIT检测功能 |
6路载频通讯 | 载频频率:50KHz/100KHz 总线通讯总线:串口 波特率: 6OO bd/s |
6路热偶仿真 | K型热电偶 分辨率0.1℃ 输出温度误差≤±1℃ |
检测各路能量输出口电压波形、幅值、频率 | |
模拟各路温度传感器的输入信号,同时检测被试件的ARINC825总线通讯输出 | |
测试台可同时向8台产品进行供电 | |
