二次电源为控制电路供能，其稳定性和可靠性关乎工作单元功能实现，需具备高可靠性、稳定响应负载、强抗干扰能力及满足功率要求等特点。为确保其供电稳定，需提供稳定的一次电源输入，并检测其在不同负载下的输出性能。

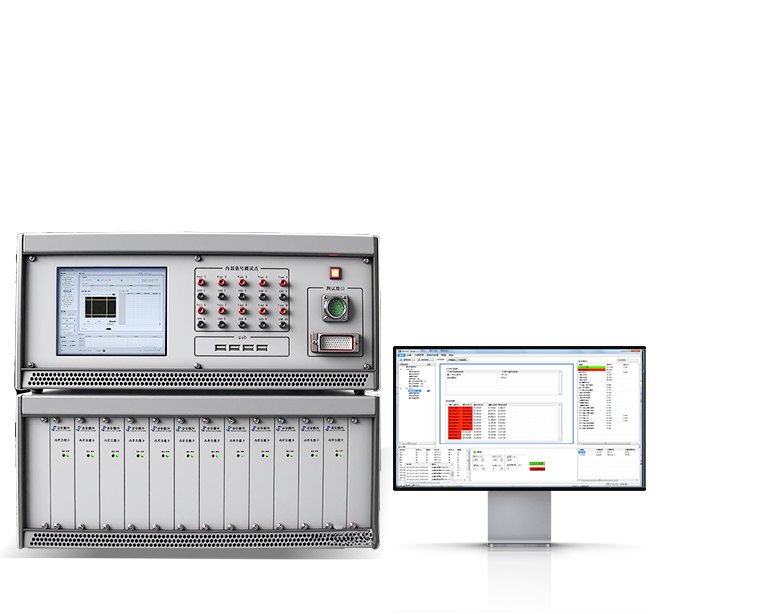

航天电源测试系统由测试箱和负载箱构成。测试箱含机箱、PXI 总线背板、嵌入式控制器、DAQ 模块、数字 I/O、矩阵开关、信号调理与隔离电路、测试接口等；负载箱含负载及控制模块、背板、接口和机箱等。负载及控制模块由多级大功率电阻串联，借助 CPLD 控制继电器，使电阻短接或非短接，改变模块输出阻值，实现对负载的程控，满足不同功率测试需求。
| 功能项 | 功能描述 |
| 一次输入电压 | 对0~150V量程电压进行分压、模拟隔离后，由数据采集卡采集 |
| 二次输出电压 | 同样采用分压、隔离、采集方式测量 |
| 输出电流 | 通过0.033Ω电阻取样（转换为mV级电压），经带放大的隔离模块转换为0~5V后测量 |
| 负载输出 | 采用高精度功率电阻串联与继电器切换，实现程控（串口）阻值组合 |
| 控制指令 | PXI总线指令卡由FPGA产生ns级精度脉冲 |
项目 | 指标 |
一次输入电压采集 | 量程为0~150V，精度要求150mV |
二次输出电压采集 | 量程分别为±70V（1路，精度100mV），±30V（2路，精度50mV），±12V（6路，精度25mV），±5V（3路，精度15mV） |
输出电流测试 | 量程分别为3A（3路，精度30mA），1A（3路，精度10mA），0.5A（4路，精度5mA），0.1A（2路，精度1mA） |
负载输出 | 功率35W，阻值0.1~4KΩ连续可调，步进为0.1Ω，精度1Ω以下10%，1Ω以上3% |
控制指令输出 | 24路指令输出，脉冲宽度30ms~200ms，步进1ms，精度1ms |
