电子节气门（ETC）将驾驶员踩油门动作通过电子油门踏板转化成扭矩需求输入的系统部件，取代了机械拉索控制节气门开度。因其性能关乎驾驶安全与体验，汽车制造商、零部件生产商需要充分地对其各项指标进行精确测试以及性能耐久试验。

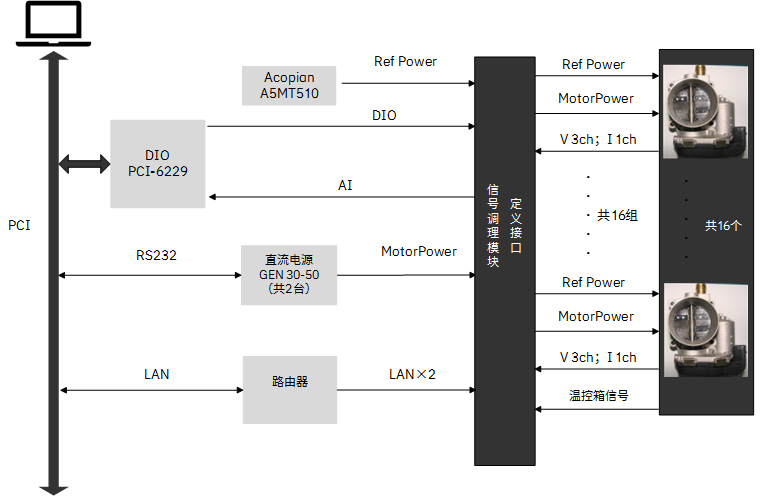

本系统是基于FPGA开发的ETC实验室专用耐久测试设备。通过上位机软件配置预设的ETC寿命曲线并下发至SBRIO实时控制器，控制器生成目标波形，结合ETC传感器实时反馈，在FPGA内执行高精度PID闭环控制，输出特定占空比的PWM信号，该信号可以驱动H桥功率电路，为ETC电机提供精确激励。系统具备限流保护功能，单个ETC故障时可有效保护，不影响其他ETC实验。
类别 | 功能项 | 功能描述 |
系统功能 | 系统自检 | 检查仪器工作状况，进行过流检测 |
电机控制 | 根据自定义寿命曲线，通过闭环控制输出 PWM 信号驱动 ETC 电机 | |
信号采集 | ETC 电机电流及传感器信号采集 | |
通讯功能 | 预留以太网口，用于设备与外部网络之间的通讯 | |
系统控制 | 指示灯状态控制 | |
软件实现量测控制分析 | ||
辅助功能 |
数据管理 | 测试数据存储：对报警时及之前 5 个周期的数据进行存储 |
设备运行日志 | ||
系统配置 | 系统配置 检测参数配置 | |
环境参数配置 | ||
用户权限 | 用户登录 | |
用户管理和权限配置 |
