便携式振动测试分析仪是结合计算机技术、FPGA技术和测试测量等技术设计开发而成，适用于多种类型飞机装机的各型发动机静态、动态振动参数的测试和分析，为发动机转子不平衡、不对中、油膜涡动、转子碰磨等故障的诊断提供有力的检测工具，是进行各类旋转机械振动分析的理想选择。

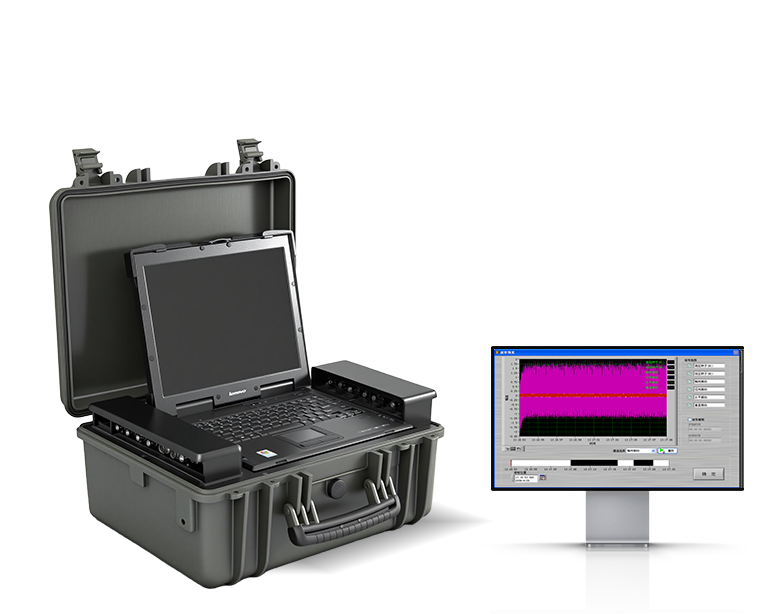

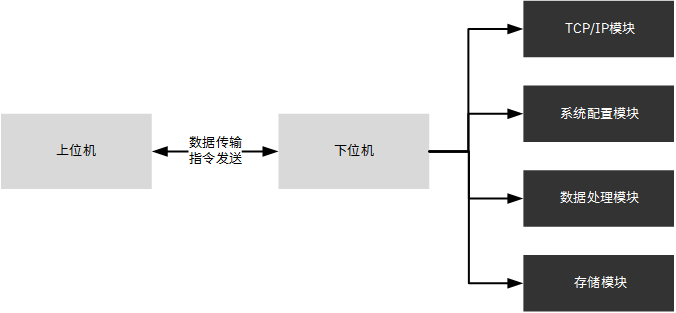

本便携式振动仪采用上下位机结构。下位机基于紧凑型CompactRIO模块采集转速与振动信号，并通过TCP/IP协议传输至上位机（军用笔记本），软件设计着重满足可靠性、精确性、扩展性、适应性及灵活性需求，提供专业数据分析能力，可有效检测发动机异常并辅助诊断故障原因。系统整体封装于军用防护箱体内，具备防振、防摔及接口防雨淋设计，适应野外恶劣工况。
| 功能描述 |
支持转速信号采集：±10V，支持正弦波、方波信号类型； |
支持振动信号采集； |
具备数据在线、离线、阶次、轴心轨迹分析及数据保存、管理，数据浏览及回放功能； |
体积小，重量轻，携带方便； |
抗摔、抗振、防雨，坚固耐用； |
| 适应性强，可在-20~50°C的温度环境和10%~95%湿度环境下正常工作。 |
指标项 | 指标 |
转速通道 | 支持4通道转速信号，可扩展至xx通道 |
振动通道 | 支持4通道振动信号，可扩展至12通道 |
工作温度 | -20~50℃ |
工作温度 | 10~95℃ |
MTTR | 30min |
MTTF | 约3500h |
重量 | 约11kg |
尺寸 | 474mm*415mm*214mm |
