风洞试验信号瞬态、数据量大，要求系统高速实时处理并远距传输，对性能和可靠性要求极高。传统模拟信号长距离传输易引入噪声，需高共模抑制比和抗干扰调理设备及大量高质量线缆，导致系统复杂昂贵。因此，必须对测试系统的体系结构、数据传输处理、人机接口及综合性能进行重构与优化。

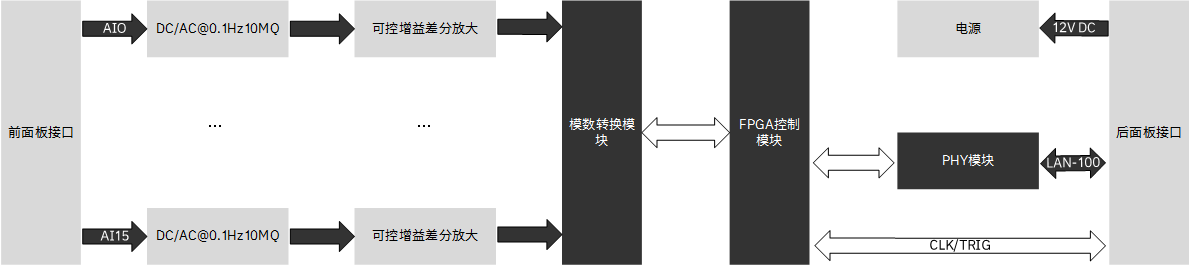

泛华分布式数据采集设备专为满足独特采集需求而设计。其采用长距离标准总线，使设备可远离主控机、紧靠测量前端，解决大规模集中式采集难以实现的测量挑战。为克服长距离模拟传输弊端，本平台使用专用测量模块替代传统的“信号调理+采集仪器”组合，将调理与采集功能集成并部署于物理信号源头附近，极大缩短模拟路径、减少连接环节。采集数据通过数字信号传输，有效抵御外界干扰，同时显著降低系统成本与体积。
指标项 | 指标 |
通道数 | 8~16ch |
信号输入方式 | 差分/单端 |
输入耦合方式 | 直流/交流 |
ADC分辨率 | 24bit |
ADC类型 | Δ-Σ |
采样率范围 | 400S/s~102.4kS/s |
数据输入方式 | 网络传输 |
供电电压 | 11V~13V |
过压保护 | ±10.2V |
满量程范围 | ±10V，±5V，±1V，±0.1V |
输入阻抗 | 10MΩ |
低通滤波块 | 截止频率：0.2fs，0.1fs，0.05fs，0.025fs，程控可选 |
触发 | 软件触发、外部数字触发 |
采集方式 | 连续采集、有限采集、单点采集 |
物理规格 | 8通道版：163mmX133mmX26mm； 16通道版：167mmX88mmX32mm； |
操作温度 | -5℃ ~ +55℃； |
