火工品是内部装有少量药剂,可在较小的外界刺激能量作用下激发,产生燃烧或爆炸,从而完成点火、传火、起爆、传爆、做功等功能的一次性使用的器件和装置的总称。它是导弹、火炮等爆炸系统起爆与点火的最敏感的始发能源,因此各种武器系统的安全性和可靠性主要取决于火工品的安全性和可靠性。
对火工品的测试过程一般都存在单次性、作用过程复杂性和高速性、破坏性与危险性等特点,因此对测试系统的响应速度、同步性以及安全防护等方面提出了非常高的要求。

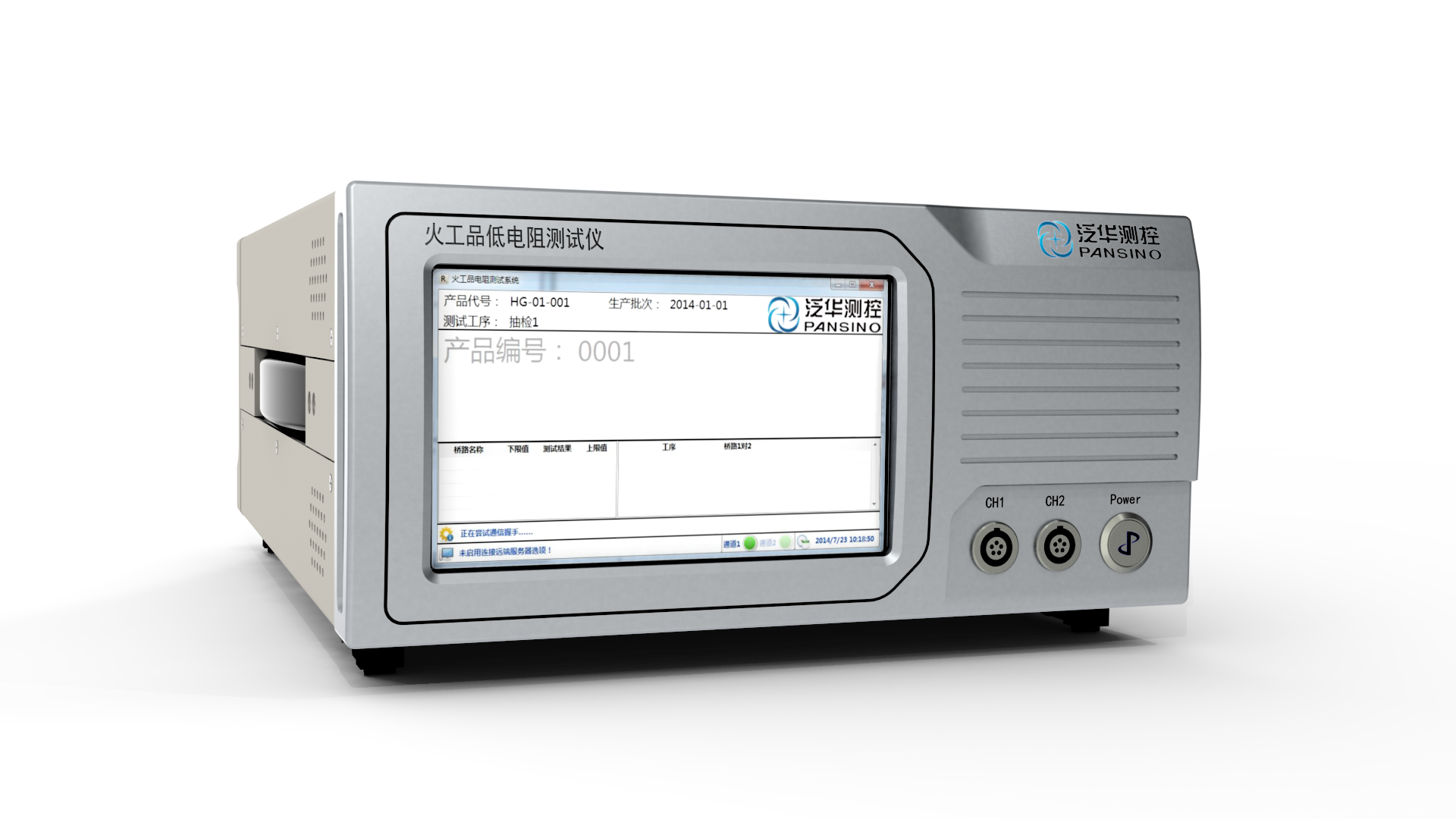

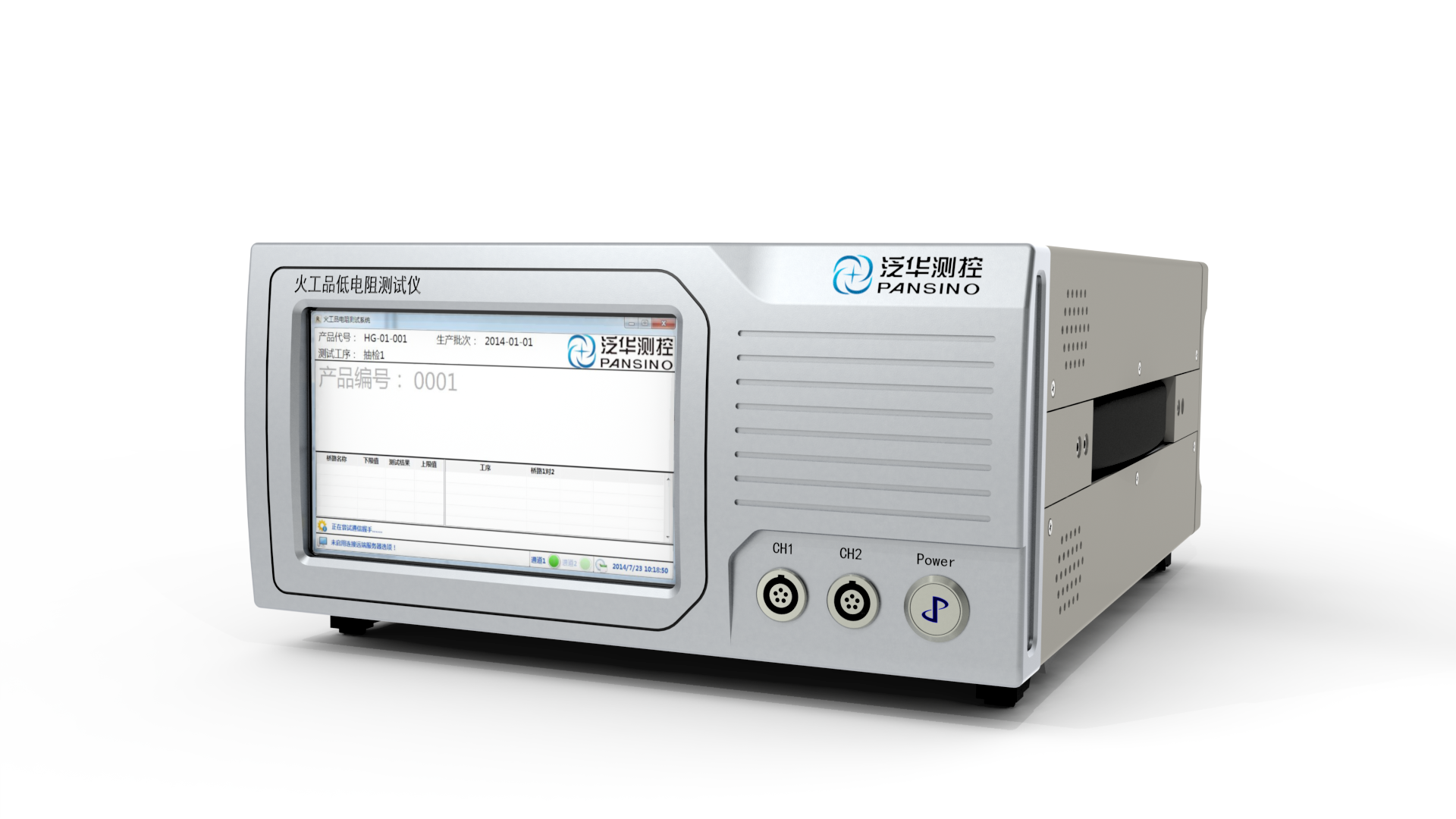

l 造型美观:结构布局合理、体积小、重量轻,易于携带和快速安装部署;
l 液晶显示:测量过程、测量数据及系统状态一目了然;
l 部署模式:可单机部署测量,也可以分布式网络测量;
l 双通道输入:软件可配置两通道分时交替测试或者单通道测量;
l 测量精度高:直流电阻测量仪的国家计量检验规程中要求最高到0.05级,本系统精度为0.02级;
l 测量时间短:单桥电阻测量时间小于2s;
l 安全可靠:电阻测量激励电流小于20mA。同时系统具有限流保护功能,可以1ms内切断测量回路,并确保回路断开前被测件激励电流小于50mA,保证被测件不失火;
l 数据安全:测量数据双备份,单机情况下如果出现系统故障,利用数据备份可轻松恢复系统数据,防止测量数据丢失;联网状态测量数据自动上传;
l 自动报表生成:可根据用户报表格式要求,灵活定制,自动生成测试报表;
l 外设接口丰富:系统具有USB、RJ45、串口等多种接口,支持各种通信方式。利用网络接口,可作为分布式电阻测量系统测量终端。
火工品桥路直流电阻阻值是评价火工品品质的一个重要参数。火工品生产过程中,要对桥路电阻进行多次测量,以判定产品品质好坏。GJB5309.4节详细规定了火工品桥路直流电阻测量的意义,方法,步骤等。本系统根据用户实际测量要求,并参考国军标规定设计。
目前传统的测量方法是人工测量,手动记录测量数据,人工筛选不良品。这种测量方法存在生产效率低,容易出现漏记、错记,不良品误判等不足之处,已经难以满足火工品日益增长的生产需要。火工品电阻测试系统正是为提高火工品桥路直流电阻测量效率,精度等生产需要而设计。
主要功能列表:
功能名称
|
描述
|
测试报表
|
Ø 根据产品型号自动生成单次测试报表;
Ø 不同工序测量数据对比报表;
Ø 显示产品测量数据,高亮标记不良产品;
Ø 批次测量数据统计,列出相关特征数据。
|
测试数据管理
|
Ø 基于MySQL设计的测量数据库;
Ø 单机及联网状态数据存储、备份;
Ø 意外情况下数据恢复;
Ø 测量数据添加、查询、更新、删除;
|
网络功能
|
Ø 支持分布式测量,终端部署快捷方便;
Ø 支持联网功能,访问远程数据库;
Ø 支持联网自动数据上传。
|
测量显示
|
Ø 系统具有7寸高亮液晶屏幕。人机交互界面实时显示测量数据,系统状态等信息
|
